LAN TESTER

PLANTEAMIENTO DEL PROBLEMA

¿Es posible crear un  TESTER  de cables de red casero?

OBJETIVOS:

OBJETIVOS GENERALES:

•        Realizar un LAN TESTER para la comprobación de nuestro cable de red.

OBJETIVOS ESPECÍFICOS:

•      Comprobar si es más barato realizar un LAN TESTER casero

•      Obtener conocimiento sobre el armado del circuito

INTRODUCCION:

Gracias a la amplia necesidad de que una computadora interactúe con otro para intercambiar información, surge la necesidad de conectarse en una red, ya sea para jugar con un amigo o simplemente para compartir documentos, impresora la conexión a internet y otros.

Para esto un técnico en redes necesita hacer sus propios cables de red , para eso necesitara como herramienta indispensable su crimpadora que ayuda mucho en la construcción de estos cables ya que su cuchilla ayuda a pelar y corta cables UTP de red con gran facilidad, también  un par de RJ-45mas sus respectivos protectores y armarlos según la norma  elegida ya sea la T568B o la T568Aya realizado el respectivo armado del cable nos surge una duda sobre si el cable está o no bien armado ,para ello el propósito de este laboratorio que tratara de la elaboración de un LAN TESTER ,que nos será de gran ayuda en el desarrollo de nuestros cables UTP ,ya que verificara si el cable esta armado de forma correcta.

Muy frecuentemente el problema es el cableado. En estas situaciones puede ocurrir que en alguna de las fichas RJ-45 haya quedado más puesta o alguna de los conductores no esté en la posición correcta.

Para encontrar estas fallas se desarrolló este laboratorio del montaje de un TESTER DE CABLES UTP, sencillo y económico.

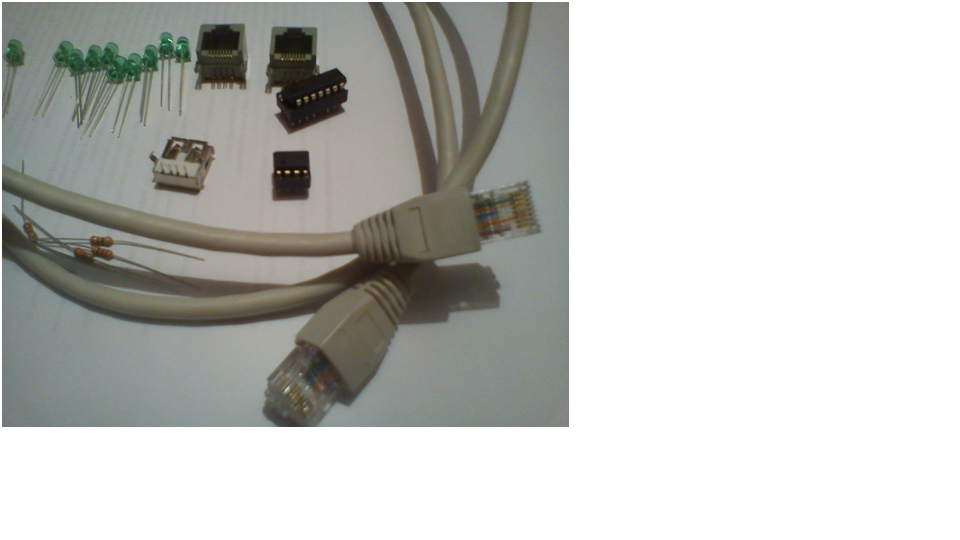

MATERIALES:

• Fuente de 9 v

•  Circuito temporizador NE555

• Circuito integrado  4017

•  LEDS

• Resistencia 1kΩ

• Rj45 hembra

• Placa  de ensayo para circuito

• Marcador indeleble

• Entrada USB hembra

• Marcador indeleble

•  Perclorato de hierro

DESCRIPCION:

CIRCUITO  4017:

El circuito integrado 4017  es la que provee una salida con valor alto diferente con cada pulso de la señal reloj que en este caso es producida por un temporizador con circuito integrado´

EL circuito 4017 es un contador/divisor o decodificador con 10 salidas. Estructuralmente está formado por un contador Johnson de 5 etapas que puede dividir o contar por cualquier valor entre 2 y 9, con recursos para continuar o detenerse al final del ciclo.

CIRCUITO INTEGRADO 555:

EL 555 es uno de los integrados más utilizados en el mundo de la electrónica por bajo costo y fiabilidad, este realiza una señal  de reloj  de forma de onda cuadrada cuya frecuencia estabiliza nuestro circuito.

DESARROLLO DEL LABORATORIO:

Para realizarlo el quemado de placa, se emplea una placa en donde se plasmara

El circuito diseñado en el emulador, en papel termotransferible” primero se emprime el diseño en papel termotransferible y después se pega sobre la placa con una plancha”, luego se sumerge en acido perclorato férrico  para impresos y se deja por unos 20 minutos.

Hasta que el camino que de marcado con el cobre, después lo retiramos dejamos secar y lo limpiamos con alcohol.

Luego empezamos a perforar en los puntos donde vamos a soldar los diferentes componentes como son los diodos, resistencias, leds, etc.

Antes soldar debemos tener mucha encuentra de no calentar mucho los circuitos integrados  se podrían quemar los RJ-45 hembra, ya que  estas se pueden deteriorar lo que nos podría llevar a que nuestro circuito soldado no podría funcionar.

Con un taladro hacemos los respectivos agujeros para la colocación de los led, tambiénhacemos los agujeros para los RJ-45 hembra, las resistencias y los circuitos integrados.

Ya realizada esta operación procedemos a la colocación de los circuitos según el esquema circuital que vemos a continuación.

Después se procede a cortar las resistencias y soldar los leds y las resistencias, primero soldar los polos negativos de los leds alcircuito integrado  4017, se anexa a cada resistencia (polo positivo), el integrado estará conectado al 555 para temporizar la  conexión  con las respectivas resistencias para que regule el voltaje.

COMPROBACIÓN DEL CABLE DE RED:

Ya realizado el laboratorio se procede la comprobación del armado del LAN TESTER,  conectamos miembro a miembro  los extremos del cable UTP en los conectores hembra del RJ-45 para verificar por medio de los leds que secuencialmente se van prendiendo uno a uno respecto al código de red que se implementó .En caso de que uno de los leds no prendan esto significaría que elarmado del cable no ha sido la correcta por lo tanto se procederá al rearmado del cable UTP.

Conclusión

Mediante el laboratorio pudimos aprender la creación de  un LAN TESTER que para la práctica de la materia nos será muy útil ya que con el laboratorio pudimos comprobar que el armado del LAN TESTER no es tan difícil  nos da motivación para esforzarnos en la correcta conexión de los cables de red.

Con este tipo de proyecto podemos aprender también en un mundo tecnológico se puede hacer muchos laboratorios con solo aplicar los conocimientos ya existentes.

IMÁGENES DEL LABORATORIO:
